派沃爾歐儀----氣動襯膠隔膜閥帶定位器

產品介紹技術參數

產品名稱：氣動襯膠隔膜閥帶定位器

精小型氣動活塞隔膜調節閥由隔膜閥和氣動執行機構兩部分組成，它以壓縮空氣為動力，實與對工藝管道中流體介質流量的調節。

由于在結構上采用帶有耐腐蝕襯里的閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑，故氣動薄膜隔膜閥具有陰力小，流量大、無外漏和方便可靠、防火防爆的優點，廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不充許污染的介質的流量調節。
隔膜閥的關閉與開啟是通過來自管路的壓力作用于增強橡膠隔膜實現的。當壓力介質進入閥門控制腔，隔膜下壓，關閉閥門通道，當控制腔壓力排向大氣或下游管道，隔膜上升，閥門通道被打開。閥門沒有閥桿、密封墊、定向座等，通道中運動的唯一部件就是隔膜，所以不存在銹蝕及抱死現象，具有更高的穩定性。多種結構形式及控制形式，可適用于多種的流體控制需要。

空氣驅動	壓縮空氣 4-6bar
公稱通經	15-200mm
公稱壓力	1.0Mpa
使用溫度	-10℃～60℃
連接方式	法蘭
閥體材質	鑄鐵、鑄鋼
膜片材質	PTFE、EPDM
適用介質	各種水處理
執行器	鋁合金
安裝方向	任意角度
可選附件	限位開關、定位器、電磁閥、減壓閥

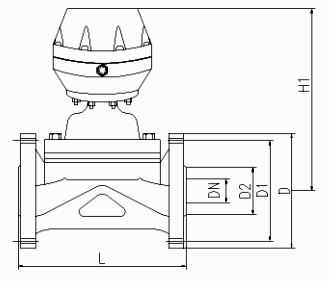

公稱通徑 (DN)	H1 (高)	外形尺寸
公稱通徑 (DN)	H1 (高)	D1 ( 法蘭外徑)	D (法蘭螺孔中徑)	L (閥體長度)	n （法蘭螺孔數量）	C （螺孔大?。?/p>	B (法蘭厚度)
15	125	65	95	125	4	14	14
20	130	75	105	135	4	14	16
25	145	85	115	145	4	14	16
32	180	100	135	160	4	18	16
40	220	110	145	180	4	18	16
50	250	125	160	210	4	18	18
65	280	145	180	250	4	18	22
80	340	160	195	300	4	18	25
100	370	180	215	350	8	18	25
125	420	210	245	400	8	18	30
150	480	240	280	460	8	23	30
200	625	295	335	570	8	23	35
