派沃爾歐儀----H74單瓣對夾止回閥

產品介紹技術參數

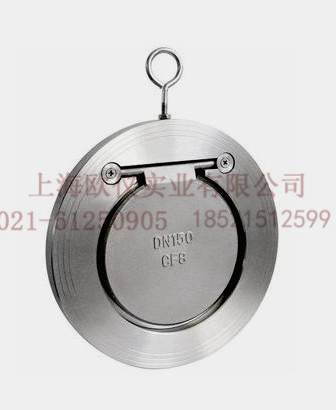

產品名稱:派沃爾歐儀----H74單瓣對夾止回閥

H74H對夾旋啟式止回閥采用對夾連接單瓣旋啟式結構，是一種超薄型止回閥，整個外形呈現一個圓片狀體，也叫對夾圓片止回閥它具有結構簡單，外形美觀、重量輕、安裝方便等優點。對夾圓片止回閥在于低壓給水系統、冶金、氣體管路等工業部門對有安裝空間限制的場所最為適用。

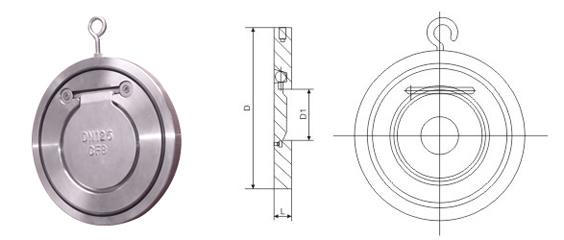

【H74H對夾旋啟式止回閥結構圖】

【H74H對夾旋啟式止回閥結構】

	H74H-10			H74H-16			H74H-25
通徑	L	D	重量	L	D	重量	L	D	重量
50	19	108	0.9	19	108	0.9	19	108	0.9
65	19	128	1.3	19	128	1.3	19	128	1.3
80	19	142	1.6	19	142	1.6	19	142	1.6
100	19	162	2.1	19	162	2.1	19	168	2.4
125	19	192	3.1	19	192	3.1	19	194	3.4
150	19	218	4.9	19	218	4.9	22	224	5.
200	29	273	11	29	273	11	29	284	12
250	29	328	15	29	329	15	38	341	21
300	38	378	25	38	384	28	51	401	38
350	44	438	37	44	444	40	51	458	53
400	51	489	55	51	496	60	51	515	68
450	60	539	68	60	556	78	76	565	103
500	64	594	103	64	618	128	83	622	150
600	70	696	155	70	732	180	83	732	205

【H74H對夾旋啟式止回閥結構圖】

【H74H對夾旋啟式止回閥結構】

	H74H-10			H74H-16			H74H-25
通徑	L	D	重量	L	D	重量	L	D	重量
50	19	108	0.9	19	108	0.9	19	108	0.9
65	19	128	1.3	19	128	1.3	19	128	1.3
80	19	142	1.6	19	142	1.6	19	142	1.6
100	19	162	2.1	19	162	2.1	19	168	2.4
125	19	192	3.1	19	192	3.1	19	194	3.4
150	19	218	4.9	19	218	4.9	22	224	5.
200	29	273	11	29	273	11	29	284	12
250	29	328	15	29	329	15	38	341	21
300	38	378	25	38	384	28	51	401	38
350	44	438	37	44	444	40	51	458	53
400	51	489	55	51	496	60	51	515	68
450	60	539	68	60	556	78	76	565	103
500	64	594	103	64	618	128	83	622	150
600	70	696	155	70	732	180	83	732	205
